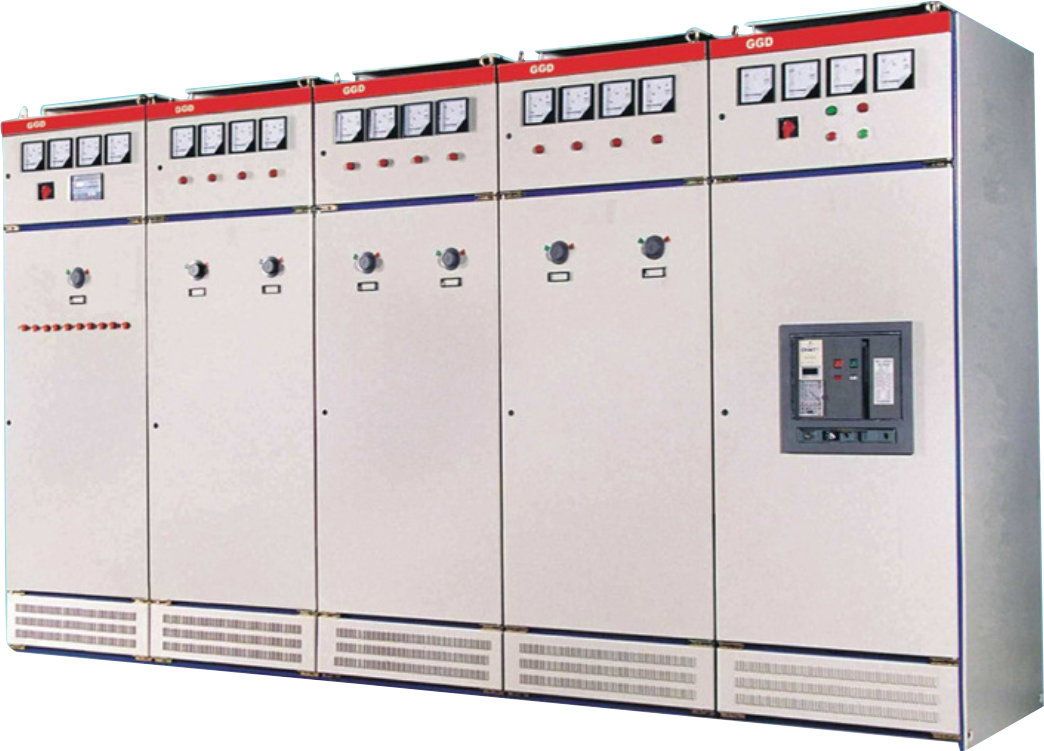

1、用途及適用范圍

GGD2交流低電壓配電柜適用于額定電壓AC380V，負載總量不大于3200A的三相三線制、四線制或五線制的低壓配電系統，作為動力配電及照明之用?？蓮V泛應用于高層建筑住宅、車站、港口、機場、醫院、影劇院、大型商業網站和工礦企業等。產品符合GB7251.1、IEC 60439-1等標準。

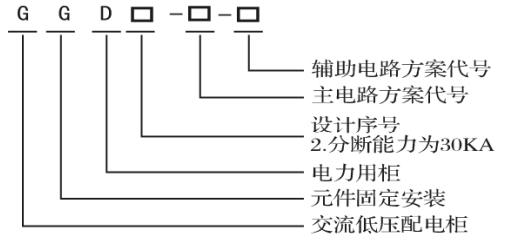

2、型號及含義

3、結構特點

3.1 柜體采用通用柜的形式，由基本柜架，左右側板，,底板,，前后門板，安裝橫梁等組成，構架用8MF冷軋型鋼加局部焊接組裝而成，型鋼按模塊原理設計，沖有20mm的安裝孔，通過連接組件成各種滿足需求的柜架結構和單元，以提高產品裝配的通用性。

3.2 主母線置于柜體頂部，有標準母線框固定。元件固定安裝在橫梁或安裝板上。各類門板采用活動鉸鏈，安裝方便。頂蓋可拆卸，便于現場水平母線的裝配和調整。

3.3 柜體的所有黑金屬材料均采用鍍鋅或環氧粉末靜電噴涂防腐處理，外殼的保護等級滿足IP30要求。

3.4 柜體上下兩端均有不同數量的通風孔，便于柜內發熱的器件的散熱。

3.5 接地母線位于柜后底部，貫穿全屏，于柜內器件的外殼、金屬支架以及柜體聯成一體, 可靠接地。

4、外形尺寸
